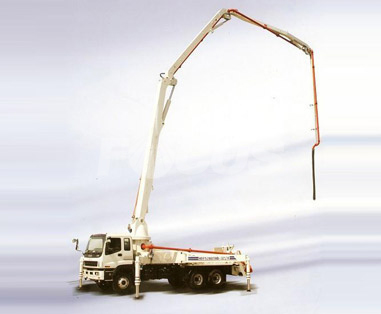

Bomba Pluma Para Concreto

Bomba Pluma Para Concreto

Principales características del enfoque del auge bomba de Concreto:
1. gran capacidad de bombeo con eficacia alta;
2. luz-pesado y optimizado diseño permite pequeña ocupación del área de tierra;
3. bajo consumo de aceite, económico diseñado;
4. el sistema hydráulico completo garantiza funcionamiento de bombeo estable;

Demostración con fotos
Sistema de bomba adopta las placas de acero de SSAB sueco La matanza del cojinete de Alemania ROTHE ERDE o producto importado de Italia Radiador
Sistema de bomba adopta las placas de acero de SSAB sueco, que han sido tratadas por alta resistencia laminados en frío con la fuerza de producción más allá de 900Mpa y control de velocidad infinita tipo RZ doblado. la matanza del cojinete de Alemania ROTHE ERDE o producto importado de Italia, que tienen una mayor resistencia y ya usando vida con textura para ser 42CrMo.
Radiador

radiador de aceite hidráulico la Italia EMMEGI importado original.
Sistema de bombeo Placa de aleación dura de la lente y el anillo de incisión Cubo
Sistema de bombeo
Cilindro de gran diámetro transporte F230 puede permitirse gran caudal de bombeo y agregado buena capacidad de succión
 Placa de aleación dura de la lente y el anillo de incisión pagar práctico mantenimiento y larga vida.
Cubo
Cubeta recoge gran capacidad no brinda ángulo muerto y fácil limpieza.
Original importado Alemania HBC inalámbrico-dispositivo de control remoto con el peso ligero Caja de transferencia de Alemania STEIBEL importado original. y grupo bomba REXROTH Bomba de alta presión de agua
Original importado Alemania HBC inalámbrico-dispositivo de control remoto con el peso ligero, y práctico llevar puede habilitar la tubería lleva agregado tomar posición precisa simplemente por control manual. Caja de transferencia de Alemania STEIBEL importado original. y grupo bomba REXROTH son piezas claves del interruptor, transmisión de conducción y operación de bombeo. Bomba de alta presión de agua ofrece una presión fuerte y facilita la limpieza más.
Caja de control eléctrico Autolubricantes sistema Original importado Alemania HAWE varias vía válvula proporcional
caja de control eléctrico adopta piezas totalmente importadas, mientras que los módulos de control como PLC son todos los productos de SIEMENS de Alemania. Autolubricantes sistema automáticamente inyecta lubricante en balde y todas las posiciones del cilindro de hormigón que necesitan lubricantes a través de la válvula de distribución centralizada. Original importado Alemania HAWE varias vía válvula proporcional;
Original importado Alemania REXROTH válvulas grupo Filtro Indicador de la contaminación del aceite
Original importado Alemania REXROTH válvulas grupo Filtro primero filtrará aceite hidráulico antes de que el aceite es aspirado en la bomba de aceite hidráulico de tanque de aceite Indicador de la contaminación del aceite puede indicar precisamente el grado contaminado de base del filtro para facilitar la sustitución oportuna.
Probador de grado de contaminación importada Pandeo equipo total de la manguera Profesional y avanzada final de la hornada
Probador de grado de contaminación importada asegura hidráulico particles'pollution grado todos sobre Nas7 y mejora grandemente el sistema hydráulico es usando la vida. Pandeo equipo total de la manguera es producido por HYDAC Alemania. Profesional y avanzada final de la hornada considerablemente prolongan pintura utiliza a su vida.
Alemania EMB conector y manguera MANULI Italia Ciclo de filtrado carretilla con 4 sistemas de filtros de alta precisión Fotos de en-el-lugar en el sitio de edificio
Alemania EMB conector y manguera MANULI Italia Ciclo de filtrado carretilla con 4 sistemas de filtros de alta precisión garantiza la limpieza del aceite hidráulico. Fotos de en-el-lugar en el sitio de edificio

Principales parámetros técnicos para 37m、39m-boom sobre camión bomba de concreto

Nombre Unidad Parámetros
HDT5281THB-37/4 HDT5291THB-37/4 HDT5281THB-39/4 HDT5291THB-39/4
Parámetros técnicos principales de servicio Salida en teoría m3/h 125 125 125 125
Índice de capacidad de bombeo Mpa.m3/h 586 586 586 586
Max. presión de bombeo Mpa 8.5 8.5 8.5 8.5
Capacidad de la tolva L 700 700 700 700
Altura de alimentación mm 1370 1370 1370 1370
Modelo de distribución de válvula   S-pipe valve S-pipe valve S-pipe valve S-pipe valve
máximo. distribución de radio m 32.6 32.6 34.7 34.7
máximo. distribución de altura m 36.6 36.6 38.7 38.7
máximo. distribución de profundidad m 25.5 25.5 27 27
Altura del boom cuando están estiradas mm 8450 8450 8830 8830
Distancia entre las piernas de aterrizaje delantero mm 7058 7058 6800 6800
Distancia entre la parte posterior aterrizaje piernas mm 6848 6848 7000 7000
Distancia entre el frente & posterior aterrizaje piernas mm 6790 6790 7432 7432
Diámetro de la tubería de impulsión mm 125 125 125 125
Longitud del tubo de escape m 4 4 4 4
Ángulo rotatorio del auge   370° 365° 365° 365°
Número de secciones de auge
   4 4 4 4
Otorgador de ángulos de cada sección de la auge ° 92/180/180/270 92/180/180/270 91/180/180/180/270 91/180/180/180/270
Cerrar-mando a distancia m 33 33 33 33
Mando a distancia m 200 200 200 200
Parámetros técnicos principales en condición de conducción máximo. velocidad que viaja km/h 85 90 85 90
Radio de torneado mínimo mm 8800 8800 8800 8800
Distancia del freno m 7 7 7 7
Ángulo de enfoque ° 16 16 16 16
Ángulo de salida ° 11 11 11 11
Modelo del chasis   JAPAN ISUZU CYZ51Q CHINA  HOWO ZZ5307N4647C JAPAN ISUZU CYZ51Q CHINA  HOWO ZZ5307N4647C
Base de la rueda entre la primera & el segundo eje mm 4595 4600 4595 4600
Base entre el segundo & el tercer eje de la rueda mm 1310 1350 1310 1350
Pisada delantera mm 2065 2022 2065 2022
Parte posterior de la pisada mm 1850 1830 1850 1830
máximo. potencia del motor kw 265(1800r/min) 247(2200r/min) 265(1800r/min) 247(2200r/min)
máximo. esfuerzo de torsión del motor n.m 1422(1100r/min) 1350(1100-1600r/min) 1422(1100r/min) 1350(1100-1600r/min)
máximo. capacidad de grado % 37 35 37 35
Consumo de combustible L/100km 36.6 34 36.6 34
Dimensión total (L×W×H) mm 12000×2490×3800 12000×2490×3850 12500×2490×3950 12500×2490×3950
Peso total kg 28000 29000 280z e 00 29500

Principales parámetros técnicos para 42m、45m-Boom  sobre camión bomba de concreto
,

Nombre		 Parámetros
Unidad HDT5340THB-42/4 HDT5350THB-42/4 HDT5380THB-45/5 HDT5401THB-45/5
Parámetros técnicos principales de servicio Salida en teoría m3/h 125 125 125 125
Índice de capacidad de bombeo Mpa.m3/h 586 586 586 586
máximo. presión de bombeo Mpa 8.5 8.5 8.5 8.5
Capacidad de la tolva L 700 700 700 700
Altura de alimentación mm 1400 1400 1400 1400
Modelo de distribución de válvula   S-pipe valve S-pipe valve S-pipe valve S-pipe valve
máximo. distribución de radio m 38 38 40.7 40.7
máximo. distribución de altura m 41.8 41.8 44.7 44.7
máximo. distribución de profundidad m 29 29 31.3 31.3
Altura del boom cuando están estiradas mm 8600 8600 8495 8495
Distancia entre las piernas de aterrizaje delantero mm 8820 8820 9550 9550
Distancia entre la parte posterior aterrizaje piernas mm 8500 8500 9550 9550
Distancia entre el frente & posterior aterrizaje piernas mm 8490 8490 9190 9190
Diámetro de la tubería de impulsión mm 125 125 125 125
Longitud del tubo de escape m 4 3 3 3
Ángulo rotatorio del auge   370° 365° 365° 365°
Número de secciones de auge   4 4 5 5
Otorgador de ángulos de cada sección de la auge ° 92/180/180/240 92/180/180/240 91/180/180/180/270 91/180/180/180/270
Cerrar-mando a distancia m 33 33 33 33
Mando a distancia m 200 200 200 200
Parámetros técnicos principales en condición de conducción máximo. velocidad que viaja km/h 85 85 85 80
radio de torneado mínimo mm 11900 12100 11900 12100
Distancia del freno m 10 10 10 10
Ángulo de enfoque ° 16 16 16 16
Ángulo de salida ° 11 11 11 11
Modelo del chasis   JAPAN ISUZU CYH51Y CHINA  HOWO ZZ5437S4667C JAPAN ISUZU CYH51Y CHINA , ; HOWO ZZ5437S4667C
Base entre,,,,,, la primera & el segundo eje de la rueda mm 1850 1800 1850 1800
Base entre el segundo & el tercer eje de la rueda mm 4605 4600 4605 4600
Base de la rueda entre la tercera & el cuarto eje mm 1310 1350 1310 1350
Pisada delantera mm 2065 2022 2065 2022
Parte posterior de la pisada mm 1850 1830 1850 1830
máximo. potencia del motor kw 287(1800r/min) 275(2200r/min) 287(1800r/min) 275(2200r/min)
máximo. esfuerzo de torsión del motor n.m 1863(1100r/min) 1500 /(1100~1600 r/min) 1863(1100r/min) 1500 /(1100~1600 r/min)
máximo. capacidad de grado % 37 37 35 35
Consumo de combustible L/100km 38 38 40 40
Dimensión total (L×W×H) mm 13800×2490×3995 13650×2490×3960 13100×2500×3900 13300×2500×4000
Peso total kg 34500 35000 38000 40000



Principales parámetros técnicos para 48m、52m-Boom  sobre camión bomba de concreto


Name		 Parámetros
Unidad HDT5380THB-48/5 HDT5401THB-48/5 HDT5420THB-52/5 HDT5420THB-52/5
Parámetros técnicos principales de servicio Salida en teoría m3/h 125 125 125 125
Índice de capacidad de bombeo Mpa.m3/h 586 586 586 586
máximo. presión de bombeo Mpa 8.5 8.5 8.5 8.5
Capacidad de la tolva L 700 700 700 700
Altura de alimentación mm 1400 1400 1400 1400
Modelo de distribución de válvula   S-pipe valve S-pipe valve S-pipe valve S-pipe valve
máximo. distribución de radio m 43.7 43.7 47.8 47.8
máximo. distribución de altura m 47.7 47.7 51.8 51.8
máximo. distribución de profundidad m 34.3 34.3 39.8 39.8
Altura del boom cuando están estiradas mm 9065 9065 9400 9400
Distancia entre las piernas de aterrizaje delantero mm 9780 9780 10295 10295
Distancia entre la parte posterior aterrizaje piernas mm 9860 9860 10650 10650
Distancia entre el frente & posterior aterrizaje piernas mm 9470 9470 10310 10310
Diámetro de la tubería de impulsión mm 125 125 125 125
Longitud del tubo de escape m 3 3 3 3
Ángulo rotatorio del auge   365° 365° 365° 365°
Número de secciones de auge   5 5 5 5
Otorgador de ángulos de cada sección de auge ° 91/180/180/180/270 91/180/180/180/270 90/180/180/180/270 90/180/180/180/270
Cerrar-mando a distancia m 33 33 33 33
Mando a distancia m 200 200 200 200
Parámetros técnicos principales en condición de conducción máximo. velocidad que viaja km/h 89 85 80 80
radio de torneado mínimo mm 11900 12000 12500 12500
Distancia del freno m 10 10 10 10
Ángulo de enfoque ° 16 16 16 16
Ángulo de salida ° 11 11 11 11
Modelo del chasis   JAPAN ISUZU CYH51Y CHINA  HOWO ZZ5437S4667C
CNHTC Engine		 CHINA  HOWO ZZ5437S5067C1
HINO Engine		 CHINA  HOWO ZZ5437S5067C1
CNHTC Engine
Base de la rueda entre la primera & el segundo eje mm 1850 1800 1800 1800
Base entre el segundo & el tercer eje de la rueda mm 4605 4600 5000 5000
Base de la rueda entre la tercera & el cuarto eje mm 1310 1350 1350 1350
Pisada delantera mm 2065 2022 2022 2022
Parte posterior de la pisada mm 1850 1830 1830 1830
máximo. potencia del motor kw 287(2200r/min) 275(2200r/min) 259(2100r/min) 275(2200r/min)
máximo. esfuerzo de torsión del motor n.m 1863(1100r/min) 1500 /(1100~1600 r/min) 1460(1100r/min) 1500/(1100~1600r/min)
máximo. capacidad de grado % 37 37 37 37
Consumo de combustible L/100km 38 40 38 40
Dimensión total (L×W×H) mm 13300×2500×4000 13300×2500×4000 13990×2500×4000 13990×2500×4000
Peso total kg 38000 40000 42000 42000
